HPS


Project Description

EasyDSP在德州仪器公司的DSP或MCU与PC之间提供实时监控程序解决HPS(高压电源)提供高压电源解决方案来控制静电吸盘

输入电压:
・ 24VDC(±10%)
输入电流:
・ DC 4A max
输出电压:
・ Dual Output 0 ~ ±2.5kV
输出电流:
・ DC 0 ~ ±1mA
通信 (RS425):
・ 数据监控系统参数更新等
通信 (RS232):
・ 数据监控系统参数更新等
显示器:
・ LCD : 4 Line x 20 Characters
键盘:
・ ESC, ENT, RUN, STOP, ARROW KEYS
工作温度:
・ -10 ~ 50℃
内部温度测量:
・ -10 to 50oC, accuracy 0.5oC
高压测量:
・ Terminal voltage, precision 1%
I/O:
・ Input 2-Isolated: HV ON / OFF

KEY FEATURES

  • 双输出独立控制
  • LCD显示产品状态
  • 通过前面板操作
  • 输出开/关和电压拨动开关
  • HPS工作事件的存储和显示(包括发生时间)
  • 支持状态信息监控:串行通讯
  • 可编程输出波形:取决于产品特性

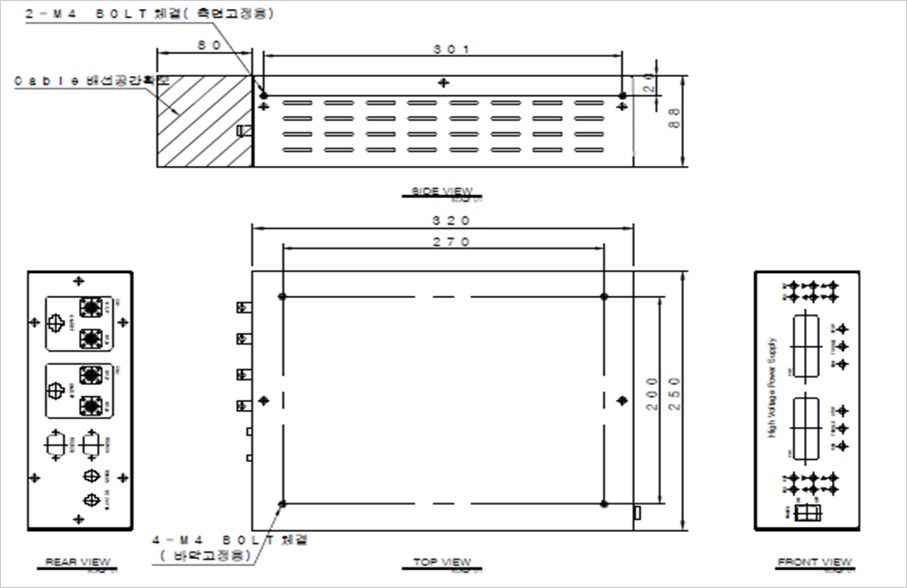

LAYOUT

输入电压:
・ 24VDC(±10%)
输入电流:
・ DC 4A max
输出电压:
・ Dual Output 0 ~ ±2.5kV
输出电流:
・ DC 0 ~ ±1mA
通信 (RS425):
・ 数据监控系统参数更新等
通信 (RS232):
・ 数据监控系统参数更新等
显示器:
・ LCD : 4 Line x 20 Characters
键盘:
・ ESC, ENT, RUN, STOP, ARROW KEYS
工作温度:
・ -10 ~ 50℃
内部温度测量:
・ -10 to 50oC, accuracy 0.5oC
高压测量:
・ Terminal voltage, precision 1%
I/O:
・ Input 2-Isolated: HV ON / OFF

KEY FEATURES

  • 双输出独立控制
  • LCD显示产品状态
  • 通过前面板操作
  • 输出开/关和电压拨动开关
  • HPS工作事件的存储和显示(包括发生时间)
  • 支持状态信息监控:串行通讯
  • 可编程输出波形:取决于产品特性

LAYOUT



类型*
StandardOptic (2M Provided)5M (Optional+)10M (Optional+)
